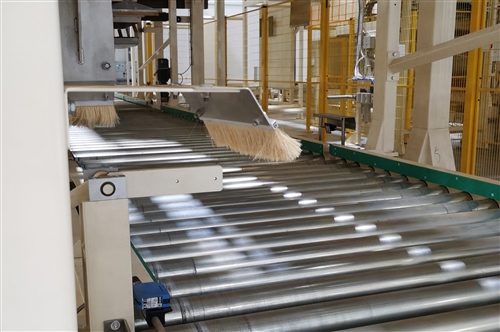

侧面加强筋清洁毛刷。

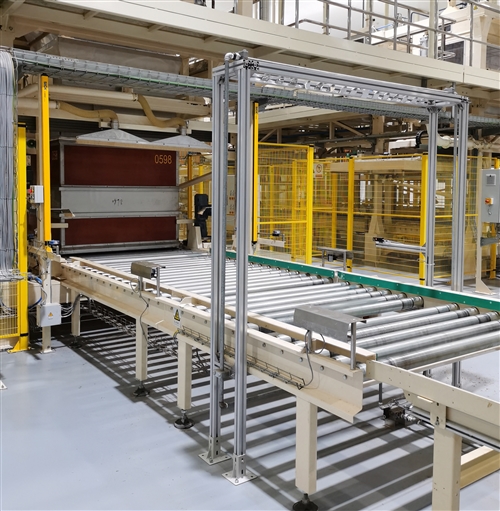

自动喷吹清洁装置。

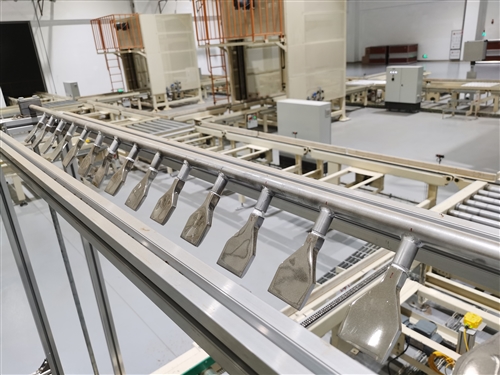

喷嘴。

　　课题背景

　　COMAS装箱机是烟丝箱式存储的重要设备之一，其功能是将烟丝自动装填在烟丝箱内，实现烟丝定量存储与烟丝箱清洁。烟丝箱清洁主要分为加强筋清洁和箱盖清洁两方面。如果未有效清洁烟丝箱上残留的烟灰及烟末，那么在烟丝转运、存储过程中，残留烟灰及烟末就有可能影响检测设备的正常运行、影响现场环境，长此以往，还可能存在虫情隐患，影响产品质量。

　　原因分析

　　观察发现，装箱机侧面有两个加强筋清洁毛刷，当烟丝箱装填烟丝时，清洁毛刷往复运动完成烟丝箱前后加强筋的清洁，但对两个侧面加强筋无清洁效果，因此两个侧面加强筋积灰较为严重。烟丝装填结束后，烟丝箱向前运输，装箱机顶部毛刷对箱盖进行清洁，但由于烟箱堆叠存放，箱盖具有导正功能，箱盖四周边缘高于中间区域，致使箱盖无法得到有效清洁。

　　改进方案

　　1.在装箱机两侧面支撑脚上安装固定毛刷，毛刷材质为植物纤维，烟丝箱进入装箱机时，固定毛刷直接清洁烟丝箱两侧加强筋。

　　2.针对烟丝箱箱盖的清洁，设计自动喷吹清洁装置，由支撑架、喷嘴、气管、电磁阀等组成。自动喷吹清洁装置安装在装箱机后方的辊道输送机上，支撑架上方均匀布置喷嘴，支撑架高度高于烟丝箱高度，防止烟丝箱与喷嘴及支撑架碰撞；合理设置喷嘴数量及角度，确保箱盖上方的烟灰及烟末能够清洁干净。烟丝箱装填完成后进入清洁工位前，利用电磁阀打开清洁装置，烟丝箱离开清洁工位后，关闭清洁装置。

　　效果验证

　　改进前，COMAS装箱机无法对烟丝箱侧面加强筋进行清洁；改进后，侧面加强筋清洁问题得到彻底解决。改进前，COMAS装箱机对箱盖上部进行清洁时，清洁效果差，需每月人工协助清洁；改进后，清洁效果良好，每半年检查及清洁一次即可，达到了预期效果。目前，该自动喷吹清洁装置已申请国家专利。
